一、恒溫恒濕組合空調的概論
恒溫恒濕空調應可滿足室內(nei) 溫度土1℃和相對濕度土5%,比較精確的參數控製要求。大多數電子工業(ye) 、精儀(yi) 表工業(ye) 、精密機械加工工業(ye) ;醫藥工業(ye) 、印刷工業(ye) 、食品工業(ye) 、化妝品工業(ye) 等潔淨室生產(chan) 廠房的空調係統基本上都屬於(yu) 此類型。
這類空調係統的最簡化的結構。如果地處嚴(yan) 寒地區,即使新風閥全關(guan) 或正常運行時新回風混合後的空氣溫度低於(yu) 零度,表冷器內(nei) 有可能受到冰凍危害時,其前麵顯然還應設置預加熱器。
此外,由於(yu) 新風空氣始終是室內(nei) 濕度和潔淨度最大、最直接、作用最迅速的幹擾因素,所以,全年采用固定不變的新風量。
在這係統中由於(yu) 表冷器的運行伴生降溫和去濕雙重效應,所以,其工作應同時接受兩(liang) 個(ge) 控製器的控製。至於(yu) 它在某一時刻接受其中的哪一個(ge) 信號控製,則需視哪一個(ge) 參數要求來獲滿足而定(一般情況下都是大值優(you) 先,但也有濕度優(you) 先)。
這控製方式對於(yu) 室內(nei) 有散濕負荷,特別是濕負荷變化大的對象房間,無疑是十分合適的,因為(wei) 它不是靠控製固定露點溫度來保持室內(nei) 相對濕度的。雖然,有的人被稱它為(wei) 無露點控製方式,但這並不意味著經表冷器處理的空氣不必處理到相應的必要的露點溫度。從(cong) 原理上說,要去濕,便必須把空氣處理到相應的露點溫度。
所以,這樣的控製方式也許把它稱之為(wei) 不定露點溫度控製更恰當些。這樣,全部經如此處理後的冷空氣進入房間後,除非室內(nei) 有大量顯熱負荷,在大多數情況下,必然會(hui) 導致室內(nei) 過冷,相對濕度顯得過高。
所以,該係統在實際運行過程中,選擇器選擇的控製信號必然多半是來自濕度控製器的信號。於(yu) 是,其實際的結果,並不能在很大程度上減少再熱,避免冷熱抵消。
二、恒溫恒濕組合空調構成

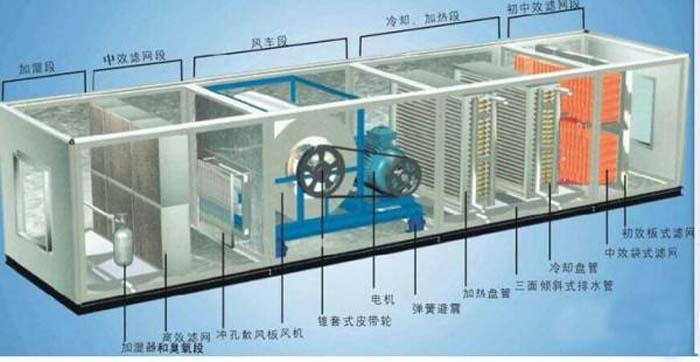

恒溫恒濕型組合空調的一般結構包括新回風混合段,表冷段,加熱段,檢修空段,加濕段,二次加熱段,二次回風段,送風機段,均流段,中效段,送風段等。
三、自控設計
3.1 房間溫、濕度控製
溫濕度傳(chuan) 感器分別采集回風溫、濕度實際值後,把信號送至PLC控製器與(yu) 設定值相比較,根據PID計算結果,控製器輸出相應信號自動控製冷水電動比例調節閥、電加熱器;電極加濕器,來調節冷量、熱量及蒸汽量,使房間的溫、濕度達到設定範圍;當濕度高於(yu) 設定值時,不管溫度是什麽(me) 狀態下,濕度優(you) 先,這時冷水閥打開,製冷除濕;若這時溫度低於(yu) 設定值時,電加熱分級打開,達到恒溫恒濕的效果。控製精度:溫度為(wei) ±1℃,濕度為(wei) ±5%。
3.2過濾器差壓報警控製
裝於(yu) 初效過濾器、中效過濾器、高效過濾器兩(liang) 側(ce) 的壓差開關(guan) ,當檢測到初效過濾器、中效過濾器、高效壓差的實際值高於(yu) 設定值,壓差開關(guan) 輸出一個(ge) 開關(guan) 量控製信號,報警輸出,告訴用戶,你所用的初、中、高效過濾器需要清洗或者更換。
3.3 缺風保護報警控製
當風機有故障停止時,裝於(yu) 風機段的壓差開關(guan) ,輸出信號至PLC,控製器停止所有工作,同時有報警輸出,保護空調機組。
3.4 高溫保護報警控製
當電加熱器由於(yu) 其他原因導致溫度過高時,裝於(yu) 電加熱段的高溫斷路器輸出一個(ge) 開關(guan) 控製信號,來控製PLC控製器停止所有工作,即所有輸出為(wei) 0;同時報警輸出。
3.5 管道風量控製
送風管設置風壓傳(chuan) 感器QBM66,采集高效送風口實際壓力值並將信號送至PLC控製器,控製器根據送風壓力要求值與(yu) 實際值比較後,自動輸出信號控製變頻器頻率,使風量達到用戶要求,實現恒壓目的。
3.6風閥控製
風閥與(yu) 風機連鎖控製,風閥開啟,風機運行;風機停止,風閥關(guan) 閉。
3.7本地遠程控製
通過開關(guan) ,可以選擇本地或遠程控製。當選擇本地控製時,操作由控製麵板上的文本顯示器來控製,遠程失效;當選擇遠程控製時,可實現遠程開關(guan) 設備。
