高效送風口
高效送風口介紹：
高效送風口為(wei) 千級、萬(wan) 級、十萬(wan) 級淨化空調係統較為(wei) 理想的終端過濾裝置，可廣泛於(yu) 醫藥、衛生、電子、化工等行業(ye) 的淨化空調係統。 高效送風口是用作改造和新建1000-300000級各級潔淨室的終端過濾裝置，是滿足淨化要求的關(guan) 鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與(yu) 風管的接口可為(wei) 頂接(即：頂送風高效送風口)或側(ce) 接（即：側(ce) 送風高效送風口）。

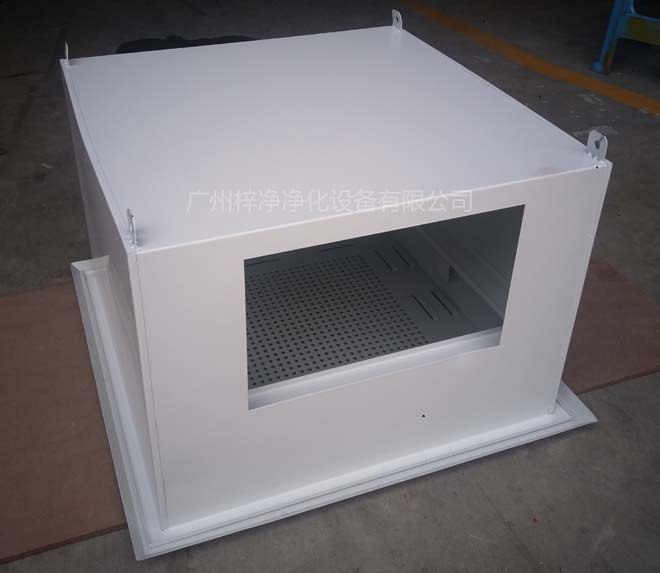

側(ce) 送風高效送風口
高效送風口進風方式：
分為(wei) 頂送風（頂部送風）和側(ce) 送風（側(ce) 麵送風）兩(liang) 種。

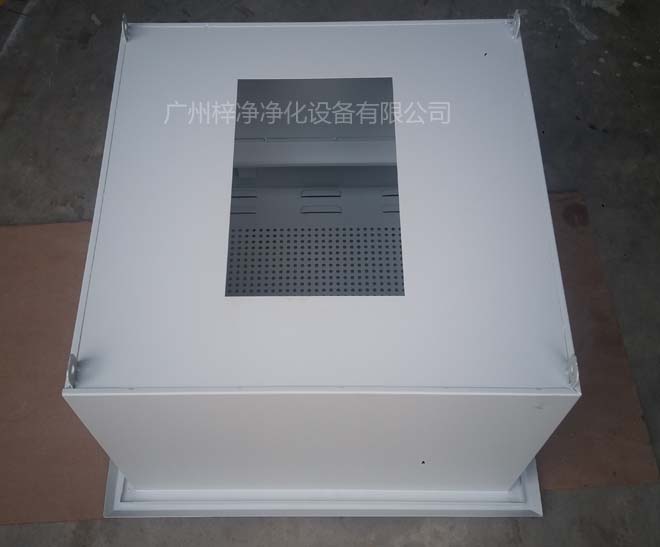

頂送風高效送風口
高效送風口工作原理：
高效送風口是一種無動力的高效過濾裝置,主要通過空調風機、新風櫃等通風設備提供動力，通過管道送風進入高效送風口靜壓箱內(nei) ， 通過高效過濾器過濾後將過濾後的潔淨風送入潔淨室，從(cong) 而來保持潔淨室的潔淨度。
高效送風口組成：
一整套高效送風口有四件套，分別為(wei) 靜壓箱、高效過濾器、散流板、手動調節閥組成。
1、箱體(ti) 采用優(you) 質冷軋鋼板製成或不鏽鋼或鍍鋅板製作（谘詢時請注明）。
2、表麵靜電噴塑。
3、美觀大方，結構緊湊，便於(yu) 安裝和維護。

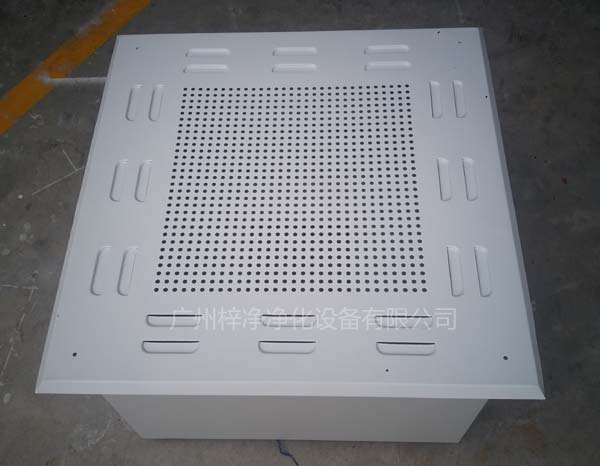

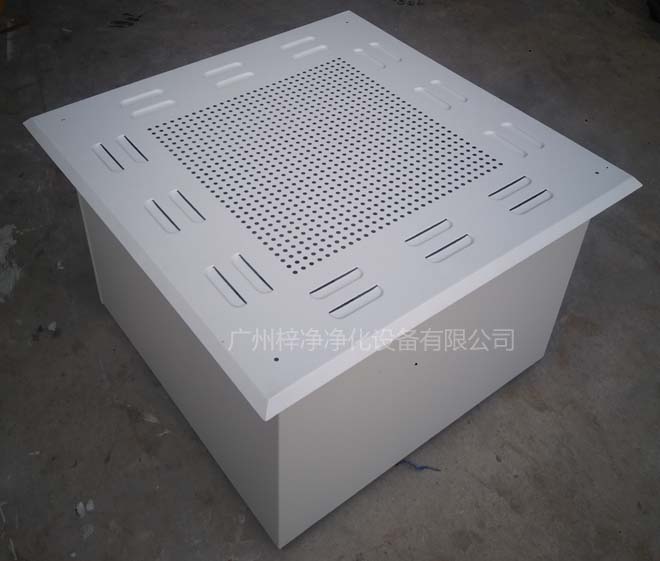

4、出風麵散流麵板為(wei) 冷軋鋼板噴塑或不鏽鋼。
5、結構緊湊，密封性能可靠，進風方式有側(ce) 進風和頂進風，法蘭(lan) 口有方形和圓形兩(liang) 種結構。
6、有時潔淨室由於(yu) 受土建高度限製或必須采用緊湊型設計時，可選用一體(ti) 化高效過濾器送風口。
7、有保溫層、不鏽鋼材質可供選擇。
高效送風口安裝前了解事項：
1，安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔淨室現場設計要求和客戶應用標準。
2，高效送風口安裝前需要清理清洗好產(chan) 品和對潔淨室全方位的清掃清潔，如淨化空調係統中的灰塵，應進行清掃清除，需達到清潔要 求標準準才行還有夾層或吊頂內(nei) 也需要清潔，再次淨化空調係統必須試運轉連續運轉12h以上，再一次清潔處理。
3．高效送風口的安全運輸需嚴(yan) 格按照生廠家的標誌說明方向等放，在運輸過種程需輕拿輕放切忌劇烈振動和碰撞。
4，高效送風口安裝前，需現場對送風口包裝進行外觀檢查，內(nei) 容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有無毛刺和鏽斑（金屬框）；有無產(chan) 品合格證，技術性能是否符合設計要求。
5，進行高效送風口檢漏，檢查和檢漏是否合格，安裝時應根據各台送風口的阻力大小進行合理調配，對於(yu) 單向流，同一風口或送風麵上的各過濾器之間，每台額定阻力和各台平均阻力相差應小於(yu) 5%。潔淨度級別等於(yu) 和高於(yu) 100級潔淨室的高效送風口。
6，潔淨室內(nei) 需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴(yan) 格處理好。忌高效送風口損壞或塗層破損不得進行安裝，送風口安裝和風管必須嚴(yan) 格連接好，開口端用塑料薄膜和膠帶加固密風處理。
有隔板高效送風口技術參數:
| 項目 | 箱體尺寸 (B×A×H) |
箱體外形尺寸 (T×S×Rmm) 注：不含法蘭 |
過濾器尺寸(mm) | 風量M3/h |
| 送風方式頂送/側送 | ||||
| ZJ320C | 390×390×500 | 434×434×500 | 320×320×220 | 500 |
| ZJ484C | 554×554×500 | 588×588×500 | 484×484×220 | 1000 |
| ZJ610C | 680×680×500 | 724×724×500 | 610×610×150 | 1000 |
| ZJ630C | 700×700×500 | 744×744×500 | 630×630×220 | 1500 |
| ZJ915C | 985×680×500 | 1021×724×500 | 915×610×150 | 1500 |
| ZJ1220C | 1290×680×500 | 1334×724×500 | 1220×610×150 | 2000 |
| ZJ1260C | 1330×700×500 | 1374×744×500 | 1260×630×220 | 3000 |
無隔板高效送風口技術參數：
| 項目 | 箱體尺寸 (B×A×H) |
箱體外形尺寸 (T×S×Rmm) 注：不含法蘭 |
過濾器尺寸(mm) | 風量M3/h |
| 送風方式頂送/側送 | ||||
| ZJ320C | 390×390×380 | 434×434×380 | 320×320×96 | 500 |
| ZJ484C | 554×554×380 | 588×588×380 | 484×484×96 | 1000 |
| ZJ610C | 680×680×380 | 724×724×380 | 610×610×96 | 1000 |
| ZJ630C | 700×700×380 | 744×744×380 | 630×630×96 | 1500 |
| ZJ915C | 985×680×380 | 1021×724×380 | 915×610×96 | 1500 |
| ZJ1220C | 1290×680×380 | 1334×724×380 | 1220×610×96 | 2000 |
| ZJ1260C | 1330×700×380 | 1374×744×380 | 1260×630×96 | 3000 |
高效送風口出風口泄漏檢查的主要部分：
1、箱體(ti) 外殼周圍的焊接區域，特別是過濾器出口端箱體(ti) 的接頭部分。它必須在內(nei) 部和外部完全焊接或縫合。
2、箱內(nei) 密封邊緣：四邊應平直（視覺），刀具應在同一平麵上（可用鋁，有機玻璃或PVC檢查）。
3、框架整體(ti) 平整度：首先，整體(ti) 需要調整整平。其次，在受到上級的壓力後，關(guan) 節會(hui) 鬆動，框架會(hui) 變形。此時，需要再次調整。
4、調整後的框架需要粘合所有連接部分（不僅(jin) 僅(jin) 是過濾器的接觸麵）。
小知識：
高效送風口FFU工作原理有什麽(me) 區別？
高效送風口、FFU兩(liang) 種產(chan) 品都是潔淨無塵室的必須設備，兩(liang) 者區別就是有無風機、造價(jia) 不同、製作結構不同，本文主要介紹一下高效送風口FFU工作原理有什麽(me) 區別？
高效送風口介紹及工作原理作用：
高效送風口是由風口靜壓箱體(ti) 、出風口散流板、高效過濾器、法蘭(lan) 四套件組成。高效送風口與(yu) 送風機組風管接口處可側(ce) 麵連接或頂部接兩(liang) 種，主要方便於(yu) 施工現場方便。高效送風口箱體(ti) 表麵為(wei) 冷紮鋼板多層酸洗靜電噴塗而成，出風口均有良好的氣流，確保淨化的效果。高效送風口製作常用板材有冷軋鋼板（A3板）與(yu) 不鏽鋼板（SUS201，SUS304，SUS316等）。
高效送風口在潔淨室淨化工程作用：
A、高效送風口是一種無動力送風裝置，是潔淨室淨化工程高效過濾器淨化設備裝置之一。
B、高效送風口配合空調淨化送風係統是用以改造和新建千級 、 萬(wan) 級、十萬(wan) 級及各級潔淨室的終端空氣過濾設備，滿足淨化要求的關(guan) 鍵設備。
C、高效送風口淨化設備可廣泛於(yu) 醫藥、衛生、電子、化工等行業(ye) 的淨化空調係統。
FFU介紹及工作原理作用：
風機過濾機組是一種自帶動力的送風過濾裝置，英文全稱為(wei) （Fan Filter Unit），具有過濾功效的模塊化的末端送風裝置。風機過濾機組從(cong) 頂部將空氣吸入和並經FFU高效過濾器，過濾後的潔淨空氣在整個(ge) 出風麵以0.45M/S±20%左右的網速均勻送出。
FFU風機過濾機組可模塊化連接用，使用FFU風機過濾機組廣泛應用於(yu) 無塵室，無塵操作台，無塵生產(chan) 線，組裝式無塵室和局部百級等應用場合。利用FFU風機過濾機組可製作簡易潔淨工作台，潔淨棚，潔淨傳(chuan) 遞櫃和潔淨存衣櫃等。
